Zanim przeczytasz
Kominek z płaszczem wodnym to wkład, w którym woda w stalowym płaszczu wokół paleniska odbiera większość ciepła i oddaje je do grzejników, podłogówki albo bufora. Reszta ogrzewa salon. Sens ma jako drugie źródło obok kotła lub pompy ciepła, z buforem i zabezpieczeniem przed przegrzaniem. O doborze decyduje moc na wodę, czyli zwykle 60–75% mocy nominalnej. Podłączenie projektuje i wykonuje instalator.
Jak działa kominek z płaszczem wodnym?
Woda w płaszczu odbiera ciepło ze ścian paleniska i spalin, a pompa obiegowa tłoczy ją do odbiorników. Wraca do wkładu chłodniejsza, dolnym przyłączem, opływa komorę spalania i wychodzi górnym. Cykl powtarza się, dopóki w palenisku jest ogień.
Obieg składa się z czterech elementów:
- palenisko, w którym spala się drewno;
- płaszcz wodny, czyli stalowa obudowa wypełniona wodą, która otacza komorę spalania;
- pompa obiegowa, która wymusza krążenie wody;
- odbiorniki: grzejniki, podłogówka, bufor ciepła albo zasobnik c.w.u.
Moc nominalna wkładu dzieli się na moc na wodę i moc na powietrze. Ta pierwsza trafia do instalacji, ta druga ogrzewa pomieszczenie bezpośrednio przez szybę i obudowę. Przyłącza płaszcza mają typowo średnicę DN25, ale wartość trzeba sprawdzić w karcie technicznej konkretnego wkładu.
Nie trzeba budować osobnej instalacji: wkład wpina się w istniejące c.o. Dobrze, żeby stał centralnie, a w nowym domu jego miejsce i przewód kominowy planuje się już w projekcie (energetycznyprojekt.pl).
Rodzaje wkładów z płaszczem
Najczęściej spotyka się wkłady do zabudowy, czyli wsuwane w obudowę z płyt, oraz kominki wolnostojące, które stoją w pomieszczeniu na własnych nogach. Trzeci wariant to wkład na pellet z płaszczem wodnym, który ma automatyczne rozpalanie i czyszczenie. Moce w ofercie to 13–20 kW (iwonapellets.pl), więc przy małym domu trzeba patrzeć na moc na wodę, nie na ulotkową. Za mniejszą obsługę płaci się wyższą ceną.
Jaki kominek z płaszczem wodnym na 100 m²?
W nowym domu o powierzchni 100–120 m² wystarcza zwykle 6–9 kW mocy na wodę. Większy wkład daje nadwyżkę, która przegrzewa salon albo zmusza do palenia „na wygaszonym”, a to oznacza smołę w kominie i we wkładzie.
Zaczynam od pytania o izolację, bo bez niej moc to zgadywanie. Dopiero projektowe zapotrzebowanie na ciepło mówi, ile kilowatów dom naprawdę potrzebuje. Potem liczy się moc na wodę, nie moc całkowitą z ulotki: przy wkładzie 10 kW i udziale 60–75% (kartę techniczną trzeba sprawdzić osobno) to 6–7,5 kW. Wkład 15 kW da 9–11 kW na wodę, czyli górną granicę widełek lub więcej, i w nowym domu będzie przewymiarowany.
Zapotrzebowanie nowego domu wg WT 2021 to zwykle 40–60 W/m².
| Stan domu | Zapotrzebowanie (W/m²) | Dom 100 m² | Dom 120 m² | Sens mocy na wodę |
|---|---|---|---|---|
| Nowy, ocieplony zgodnie z WT 2021 | 40–60 | 4–6 kW | 4,8–7,2 kW | 6–9 kW wystarcza, nadwyżka idzie do bufora |
| Starszy, bez docieplenia | 100 i więcej | 10 kW i więcej | 12 kW i więcej | większa moc ma sens, ale najpierw policz docieplenie |
Układ otwarty czy zamknięty
W układzie otwartym zabezpiecza instalację naczynie wzbiorcze otwarte na jej najwyższym punkcie. Przy paliwie stałym jest prostszy i bardziej wybaczający. Układ zamknięty wymaga urządzenia do odprowadzania nadmiaru ciepła, czyli wężownicy schładzającej z zaworem termicznym, a do tego zaworu bezpieczeństwa i zasilacza awaryjnego UPS dla pompy. Instalacje otwarte projektuje się według PN-B-02413, zamknięte według PN-B-02414.
| Układ otwarty | Układ zamknięty | |
|---|---|---|
| Zabezpieczenie | naczynie wzbiorcze otwarte na najwyższym punkcie instalacji | wężownica schładzająca z zaworem termicznym, zawór bezpieczeństwa |
| Brak prądu przy rozpalonym wkładzie | instalację zabezpiecza naczynie wzbiorcze | pompę utrzymuje UPS, a ciepło odprowadza wężownica z zaworem termicznym |
| Zastosowanie | prosty obieg z paliwem stałym | współpraca z kotłem, buforem, nowoczesne instalacje |
Brak prądu przy rozpalonym wkładzie decyduje o wyborze układu. Na powrocie z instalacji montuje się zawór termostatyczny. Chroni wkład przed zbyt zimną wodą, która powoduje kondensację smoły. Dobór zaworów, ich nastawy i schemat to praca instalatora na podstawie projektu. Podłączanie na własną rękę kończy się przegrzaniem lub uszkodzeniem wkładu.
Bufor ciepła i zasobnik c.w.u.

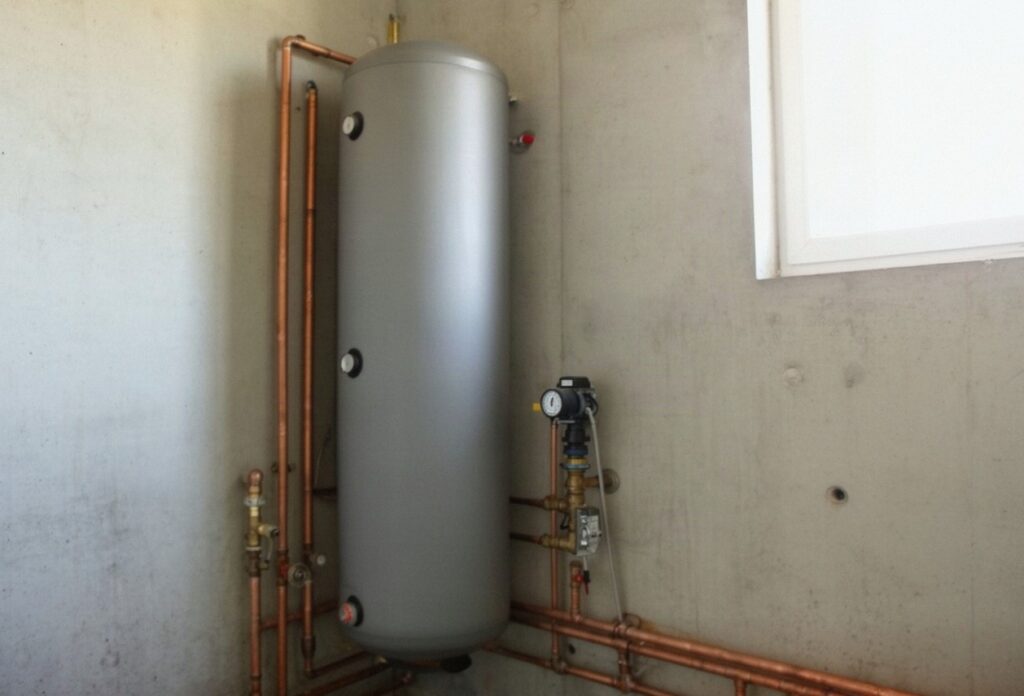

Bufor ciepła to zbiornik, który przyjmuje nadwyżkę z palenia i oddaje ją godzinami, także gdy ogień już dogasł. Dla domu 100–150 m² bierze się zwykle bufor 500–1000 l.
Wodę użytkową grzeje zasobnik c.w.u. z wężownicą, podłączony do bufora albo bezpośrednio do obiegu. Bez bufora kominek jest ogrzewaniem, które trzeba obsługiwać na bieżąco: każdy kilowat musi mieć odbiorcę w chwili palenia.
Współpraca z kotłem gazowym i pompą ciepła
Kominek ładuje bufor albo oddaje ciepło przez sprzęgło hydrauliczne lub wymiennik płytowy. Kocioł dogrzewa dom, gdy kominek wygaśnie.
Wodę użytkową w kotle gazowym dwufunkcyjnym grzeje się przepływowo, więc nie ma zasobnika, który przyjąłby ciepło z kominka. Zwykle wymaga to przeróbki: bufora albo sprzęgła i zasobnika c.w.u. Z kotłem jednofunkcyjnym, który i tak współpracuje z zasobnikiem, integracja jest łatwiejsza.
W układzie z pompą ciepła w domu wspólnym punktem jest bufor, do którego ciepło dostarczają oba źródła. Podłogówka potrzebuje niskiej temperatury zasilania, więc gorącą wodę z kominka trzeba zmieszać zaworem mieszającym.
Przepisy, kominiarz i montaż
Obowiązki właściciela kominka z płaszczem wodnym dotyczą urządzenia, przewodu i instalacji:
- Od 1.01.2022 nowe miejscowe ogrzewacze na paliwo stałe sprzedawane w UE muszą spełniać ekoprojekt (rozporządzenie Komisji (UE) 2015/1185): minimalną sprawność sezonową i limity emisji pyłu, CO i NOx.
- Przewody kominowe przegląda się co najmniej raz w roku (Prawo budowlane, art. 62). Przewody dymowe od paliw stałych czyści się co najmniej raz na 3 miesiące (rozporządzenie MSWiA z 7.06.2010, §34).
- O tym, czy w danym miejscu wolno palić drewnem, decydują uchwały antysmogowe województw. W Krakowie zakaz palenia węglem i drewnem w piecach i kominkach obowiązuje od 1.09.2019.
- Hydraulikę i zabezpieczenia projektuje i wykonuje instalator, a przewód odbiera kominiarz.
Jakie rury do kominka z płaszczem wodnym?
Przy wylocie z wkładu miedź albo stal, bo woda może przekroczyć 90°C. Tworzywa, takie jak PEX czy PP, wchodzą dopiero dalej, za zaworem mieszającym, i tylko zgodnie z kartą producenta. Rury przy kominku zwykle prowadzi instalator, więc ten materiał warto wpisać do umowy.
Ile kosztuje kominek z płaszczem wodnym z montażem?
Komplet z buforem to zwykle 20–45 tys. zł, bo skrajne widełki poszczególnych pozycji rzadko występują razem.
| Pozycja | Widełki (zł, 2026) |
|---|---|
| Wkład z płaszczem wodnym | 6–15 tys. |
| Bufor 500–1000 l z osprzętem | 4–8 tys. |
| Obudowa i montaż kominka | 6–15 tys. |
| Podłączenie hydrauliczne z zabezpieczeniami | 5–10 tys. |
Kwoty zależą od regionu i zakresu prac, a ostateczną cenę podaje wycena instalatora.
Jakie są minusy kominka z płaszczem wodnym?
Kominek z płaszczem wodnym ma pięć minusów, z których największy to codzienna obsługa ognia zimą:
- ręczne ładowanie drewna i wybieranie popiołu (wkład na pellet z automatycznym czyszczeniem łagodzi to, ale kosztuje więcej);
- miejsce na drewno i jego sezonowanie, bo mokre drewno oznacza spadek sprawności i więcej smoły;
- kotłownia z buforem, która zajmuje pomieszczenie;
- zależność od prądu, bo pompa obiegowa potrzebuje zasilania;
- mniej ciepła w salonie niż z kominka powietrznego, bo większość trafia do wody.
Czy opłaca się montować kominek z płaszczem wodnym?
Tak, gdy drewno jest tanie, ktoś pali codziennie zimą, a dom ma bufor. Nie, w dobrze ocieplonym domu z pompą ciepła, bo zysk jest wtedy mały. Kryterium, które stosuję, to kto będzie palił i ile godzin dziennie: kominek, który rozpala się dwa razy w tygodniu, nie zwróci kosztów instalacji. Dom potrzebuje też źródła, które działa bez palacza, więc kominek ma być uzupełnieniem, nie jedynym ogrzewaniem.
